Mạch khuếch đại âm thanh TDA2050 + TDA2030 2.1

Tình trạng: Còn hàng

Mã sản phẩm: TDA

Mạch khuếch đại âm thanh TDA2050 + TDA2030 2.1, âm thanh siêu trầm chất lượng cao - Điện tử Châu Long

145.000 đ
Số lượng:

Mạch khuếch đại âm thanh TDA2050 + TDA2030 2.1

Bảng khuếch đại công suất loa siêu trầm ba kênh TDA2050 + TDA2030 2.1

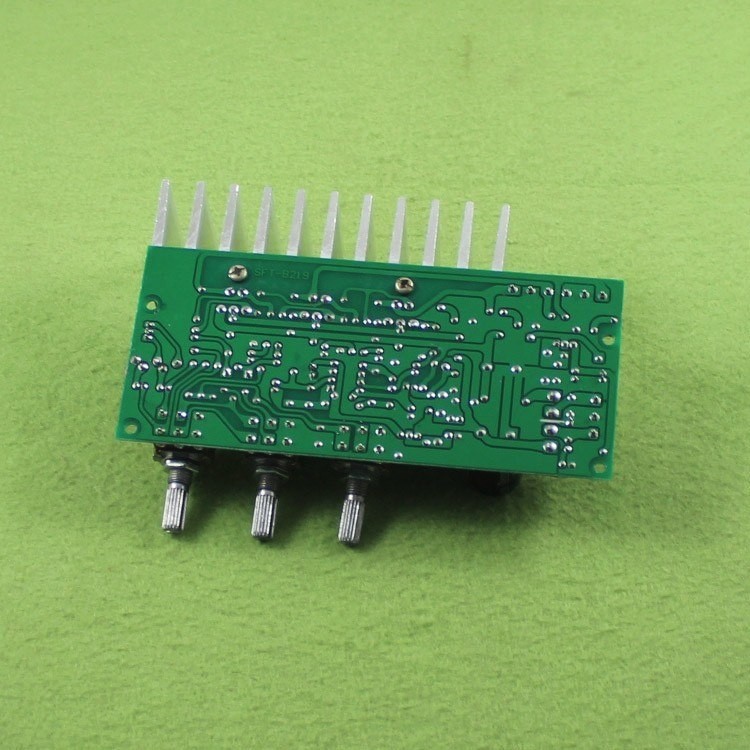

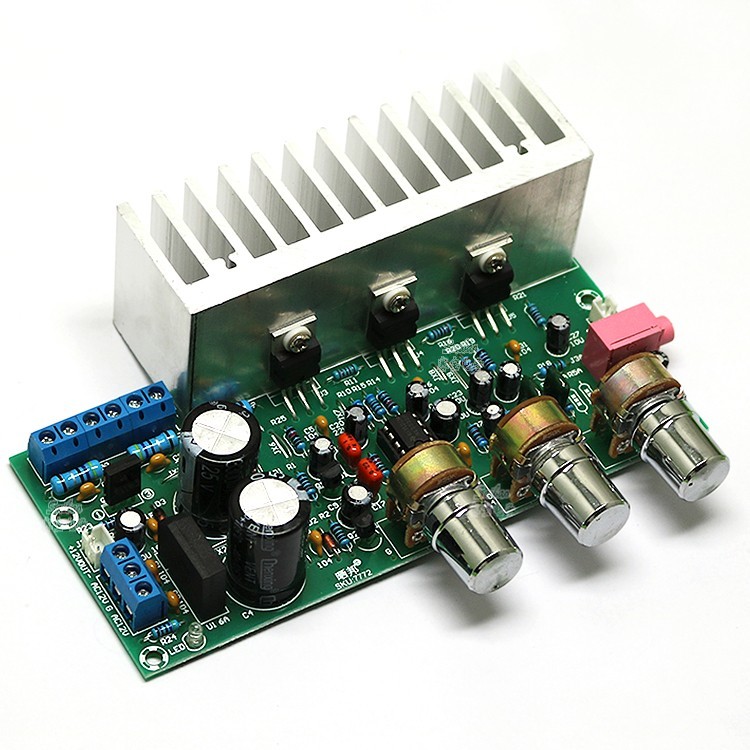

    Phát triển độc lập, tự sản xuất và hiệu suất tuyệt vời của phiên bản mới nhất của TDA2050A + TDA2030A + NE5532 bo mạch khuếch đại công suất siêu trầm ba kênh (2.1), công suất đầu ra: kênh trái và phải 18W + 18W, loa siêu trầm 32W, tương thích hoàn toàn với LM1875. Có một đầu ra đầu ra nguồn để cung cấp năng lượng cho bảng giải mã 12V và một đầu vào đầu vào âm thanh cho bảng giải mã (không nên kết nối GND mặt đất của đầu vào âm thanh của bảng giải mã khi kết nối dây thực tế để giảm nhiễu). Đây là một bảng hoàn thành được hàn, làm sạch và đủ điều kiện để được bán trên thị trường. Đối tượng thực tế được hiển thị trong hình.








◆ Mua 3 nắp nhựa chiết áp trên bảng này, chất lượng rất tốt, màu sắc ngẫu nhiên

Sau đây là sơ đồ nối dây của bo mạch này, vui lòng tuân thủ nghiêm ngặt sơ đồ nối dây, đặc biệt là phần cung cấp điện không được kết nối không chính xác để tránh việc không sử dụng máy biến áp của cửa hàng này. .

Ban tổng quan
Âm bass mạnh mẽ và tiếng treble sắc nét và không gay gắt. Con chip này hoàn toàn mới: loa trầm mặc định là 1 TDA2050 - đỉnh đầu ra là 32W, đơn vị hai kênh là 2 TDA2030 - đỉnh đầu ra là 18W + 18W. TDA2030, TDA2050 và LM1875 hoàn toàn có thể thay thế cho nhau. Nếu tất cả được thay thế bằng TDA2050 hoặc LM1875, vui lòng đổi sang tản nhiệt lớn hơn. Chip khuếch đại có năm chân: cung cấp tích cực, cung cấp âm, đầu vào chuyển tiếp, đầu vào ngược và đầu ra. Tản nhiệt trên chip được kết nối với điện cực âm. Khi bật nguồn, tản nhiệt của chip không được ngắn mạch với dây nối đất, nếu không nó sẽ bị cháy ngay lập tức. Hình trên là sơ đồ nối dây của bảng này, vui lòng kiểm tra cẩn thận hệ thống dây điện.
Thông số chính
Các kênh trái và phải: TDA2030Ax2, công suất cực đại: 18Wx2, nên sử dụng loa toàn dải 2,5-4 inch, 4-8 ohm 10-30W.
Công suất âm trầm: TDA2050Ax1, công suất cực đại: 32W, 5-8 inch, 4-8 ohm 30-50W nên sử dụng loa trầm.
Công suất làm việc: Máy biến áp kép AC9-15V, nên sử dụng máy biến áp có công suất AC12V kép trên 30W.
Công suất đầu ra: PCB1.5A, cấp nguồn cho bảng giải mã 12V.
Chất liệu PCB: Tấm sợi thủy tinh FR-4, độ dày: 1.6mm.
Kích thước PCB: 135x60mm.
Thông số kỹ thuật của bộ tản nhiệt: 100x33x37mm (dài x rộng x cao).
Khoảng cách trung tâm giữa trục chiết: 25 mm, đường kính trục: 6MM.
Khoảng cách lỗ lắp PCB: 128mm (chiều dài) x 38mm (chiều rộng).
Trọng lượng tịnh: 230g.
Cổng đầu vào bảng giải mã tiện lợi     : Bảng này được trang bị giá đỡ pin đầu vào âm thanh bảng giải mã MP3 (kích thước 3P-2.0mm) và tiêu đề chân đầu ra nguồn DC được điều chỉnh 12 V (2P-2.0mm) để cấp nguồn cho bảng giải mã. Bộ nguồn 12V cung cấp năng lượng cho bảng giải mã. Khi sử dụng dây thực tế, không nên kết nối GND nối đất của đầu vào âm thanh để giảm nhiễu, nếu bảng giải mã được cấp nguồn riêng, nó phải được kết nối với GND. Cửa hàng có nhiều bảng giải mã âm thanh không mất điện (WAV + MP3), bảng giải mã tương ứng với phía cấp nguồn của bảng khuếch đại công suất, hệ thống dây điện rất thuận tiện, bạn có thể cắm trực tiếp vào âm thanh
